①先進的亮色分離、信號濾波、3D降噪技術，圖像清晰度更高，圖像還原性更好 ②采用同軸傳(chuan) 輸普通75-3線可達500米 ③前端數據未經過編碼壓縮到後端，全實時，高保真 ④兼容普通D1/960H，兼容模擬外圍設備（含分配器、矩陣等） ⑤支持OSD菜單設計 ⑥普通模擬的價(jia) 格，高清品質HD產(chan) 品 ⑦集成AHD前端DSP芯片 ⑧第三方開放標準，兼容其他廠家的AHD產(chan) 品
外觀要求
攝像頭外觀色澤亮麗(li) ，油漆完好無劃傷(shang) 痕跡；玻璃麵無手紋觸摸痕跡,幹淨無汙垢；攝像頭裏麵結構固定，無晃動部件或脫落現象。
結構尺寸

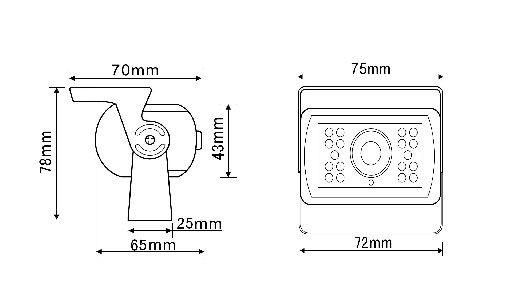

結構尺寸如下圖所示，單位為(wei) 毫米,誤差為(wei) ±0.5mm，防護罩頂部寬度為(wei) 45mm±0.5mm。
相關(guan) 技術
在光照度高於(yu) 0.8LUX時,紅外燈關(guan) 閉，此時在不低於(yu) 700線的14寸彩色監視器上測試，攝像頭的水平清晰度不低於(yu) 700TV Lines，並且成像色彩鮮豔，畫麵真實，清晰自然。
在光照度低於(yu) 0.8LUX時,紅外燈正常自動啟動，此時圖象清晰流暢，層次分明，畫質穩定，無暗角，無閃動現象。
攝像頭紅外燈是18顆850nm白色透明二極管，直徑規格5mm，均勻分布於(yu) 鏡頭兩(liang) 側(ce) ，當紅外啟動時，肉眼可識別該燈發出微弱的紅色光線。
攝像頭可選用2.8mm 3.6mm標準鏡頭,監視器對角線[敏感詞]視角可達120°，並且圖像無暗角，不扭曲，輪廓清晰，均勻一致。
詳細參數
|
主芯片 |
1/4"H42 with HDI8901 |
|
像素 |
PAL:1280(H)×720(V) NTSC:1280(H)×720(V) |
|
製式 |
PAL/NTSC |
|
SYNC |
INNER SYNC |
|
快門 |
1/53～1/100000s； |
|
自動增益 |
AGC/ AGC + Slow shutter |
|
信噪比 |
＞52dB（AGC OFF） |
|
視頻輸出標準 |
1.0Vp-p,75Ω |
|
解析度 |
720P |
|
[敏感詞]照度 |
Color 0.5Lux(50IRE,AGC ON) /W:0.01Lux(50IRE,AGC ON) |
|
彩色黑白轉換 |
Color /Auto |
|
彩色黑白轉換時間控製 |
0～255 |
|
鏡頭 |
3.6MM |
|
隱私區域 |
1～15zones |
|
移動檢測 |
4 Zones |
|
視頻接口 |
航空頭 |
|
白平衡 |
ATW /PUSH/User1/ User 2/ Manual/ANTI CR/PUSH LOCK |
|
Title |
Can be set |
|
Title Position |
Any position on the screen |
|
DNR |
High/Medium to high/Medium/Low to medium/Low/Off |
|
Pic contrast |
0-63 |
|
Pic sharpness |
0-15 |
|
音頻 |
可帶內(nei) 置音頻 |
|
電源 |
DC12V±10% (AC24V optional) |
|
功率 |
2.0W |
|
防護等級 |
IP67 |
|
工作溫度 |
-20℃～60℃ |
|
工作濕度 |
<90% |
|
存儲(chu) 溫度 |
-400C～+600C |
|
存儲(chu) 濕度 |
20～95% |

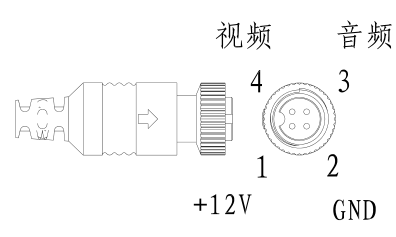

攝像頭航空頭接口定義(yi)
