外觀要求

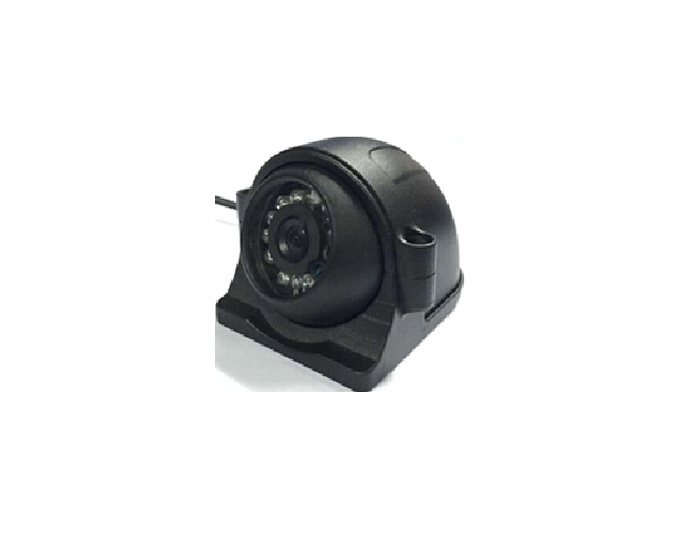

攝像頭外觀色澤亮麗(li) ，油漆完好無劃傷(shang) 痕跡；玻璃麵無手紋觸摸痕跡,幹淨無汙垢；攝像頭裏麵結構固定，無晃動部件或脫落現象。

結構尺寸

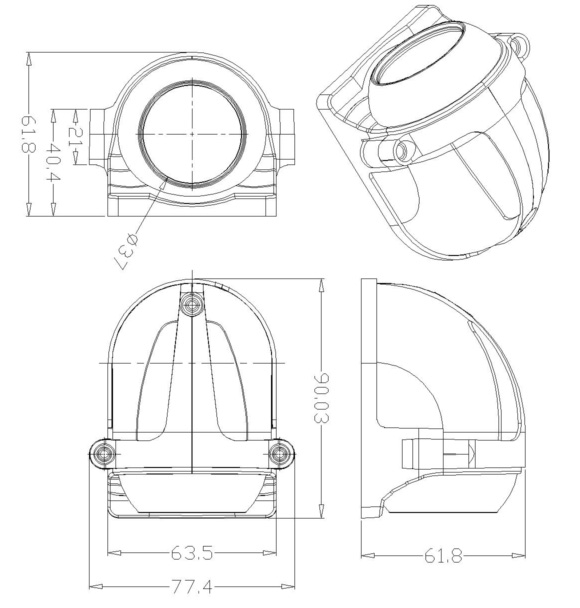

結構尺寸如下圖所示，單位為(wei) 毫米,誤差為(wei) ±0.5mm。

技術參數

型號	TYD-903C42
像素	PAL:1280(H)×720(V)   NTSC:1280(H)×720(V)
製式	PAL/NTSC
SYNC	INNER SYNC
快門	1/53～1/100000s；
自動增益	AGC/ AGC + Slow shutter
信噪比	＞52dB（AGC OFF）
視頻輸出標準	1.0Vp-p,75Ω
解析度	720P
[敏感詞]照度	Color 0.5Lux(50IRE,AGC ON)   /W:0.01Lux(50IRE,AGC ON)
彩色黑白轉換	Color /Auto
彩色黑白轉換時間控製	0～255
鏡頭	2.8MM
隱私區域	1～15zones
移動檢測	4 Zones
視頻接口	航空頭
白平衡	ATW /PUSH/User1/ User 2/ Manual/ANTI   CR/PUSH  LOCK
Title	Can be set
Title Position	Any position on   the screen
DNR	High/Medium to   high/Medium/Low to medium/Low/Off
Pic contrast	0-63
Pic sharpness	0-15
音頻	無
電源	DC12V±10%   (AC24V optional)
工作溫度	-20℃～50℃
工作濕度	<90%
存儲溫度	-400C～+600C

檢測設備及方法
用目測法檢測攝像頭外觀 符合上圖所示；用有卡尺標測量攝像頭外觀尺寸完全要求。
用回路直流穩壓電源,彩色監視器檢測攝像頭的工作電流和視頻輸出峰值無圖像扭曲、失真、色彩偏差。
用數字示波器、數字萬用表，在攝像頭空載的情況下測量視頻信號的電壓峰值應符合要求 。
用攝像機角度測量器檢測，當攝像頭選用2.8mm鏡頭時,監視器對角線視角應不低於120°。
用高低溫濕熱試驗箱測試：當溫度在70℃時攝像機持續2小時通電工作無不良現象；當溫度在-20℃時攝像機持續2h通電工作,無不良現象。
防震要求：對攝像頭連續進行10分鍾模擬震動測試後，結構緊實無鬆脫，晃動時內部器件無聲響，進行通電測試正常
防水標準：嚴格遵照IP67防水要求，加工好的攝像頭產品，將攝像頭浸入1米的水桶連續浸泡3個小時，攝像頭內無滲水，無霧氣，上電源後繼續正常使用。

標準配置

序號	名  稱	數  量	單  位	備  注
1	防水側裝機攝像頭	1	隻	標配
2	防水支架	1	套	標配
3	防水支架螺絲	2	顆	標配
4	安裝螺絲	3	顆	標配

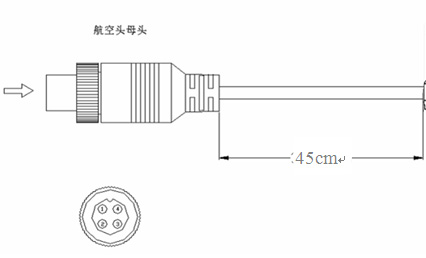

接頭描述

1 VCC-12V 電源
2 GND-接地
3 音頻信號
4 視頻信號
