結構尺寸

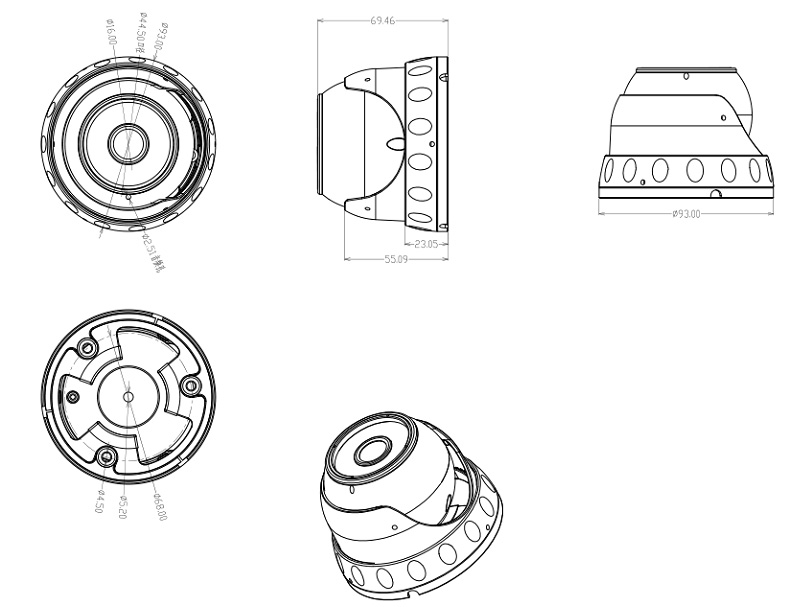

結構尺寸如下圖所示，單位為(wei) 毫米,誤差為(wei) ±0.6mm，產(chan) 品底座外徑為(wei) φ93.00mm，總高度為(wei) 68.00mm(如下圖)。

產品參數

1	產品型號	TYD-971
2	外殼材質	金屬外殼
3	外觀顏色	韓灰
4	成像器件	PC1099N
5	信號製式	PAL
6	有效像素	976（H）×496（V）
7	同步係統	內同步
8	水平解析度	800TVL
9	[敏感詞]照度	0  LUX{紅外啟動}
10	視頻輸出	1.0vp-p, 75Ω
11	Gamma 係數	0.45
12	信噪比	大於48dB
13	白平衡	自動/Auto
14	電子快門	1/60-1/100000（秒）
15	背光補償	自動/Auto
16	電流	225mA±10%（紅外啟動），48mA±10%（紅外不啟動）
17	電壓	DC 12V±10%
18	工作溫度	－20℃~75℃
19	環境相對溫度	濕度在30%～85%
20	鏡頭角度	2.8mm/110°
21	連接接頭	標準4芯航空頭（可定製）
22	麥克風	帶錄音
23	攝像頭重量	300g

標準配置

序號	名  稱	數  量	單  位	備  注
1	大海螺攝像機	1	隻	標配
2	自攻螺絲	3	顆	標配
3	內六角螺絲	6	顆	標配
4	內六角扳手	1	把	標配

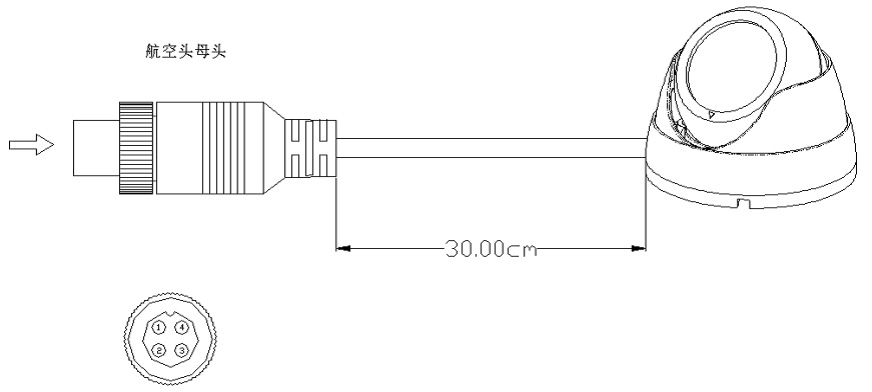

接頭描述

1 VCC-12V 電源
2 GND-接地
3 音頻信號（可選）
4 視頻信號
